超微細(xì)重晶石磨粉機(jī)，重晶石粉碎機(jī)，重晶石磨粉設(shè)備是重晶石加工的常用設(shè)備。重晶石粉可用于顏料，水泥，砂漿和道路建設(shè)，重晶石制粉多采干用法研磨，機(jī)械類型有立磨，雷蒙磨等。

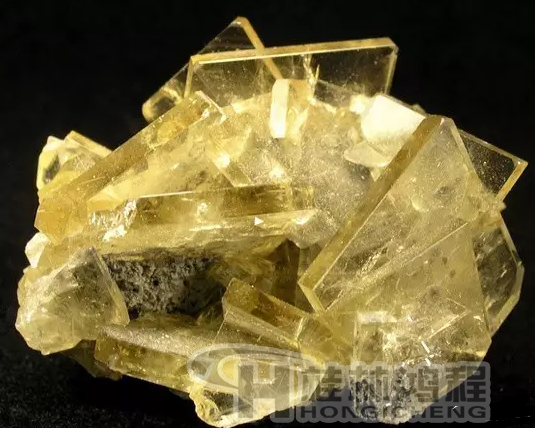

　　一、重晶石

　　化學(xué)式：BaSO4；

　　組成：65.7%的BaO和34.3%的SO3；

　　屬斜方晶系；

　　硬度：3-3.5；

　　密度：4.5g/cm3；

　　儲(chǔ)量：我國(guó)居世界第一；

　　產(chǎn)量：我國(guó)居世界第一。

　　二、重晶石的選礦提純

　　1、物理提純

　　重晶石物理提純的主要方法有：手選、重選和磁選。

　　手選主要是根據(jù)重晶石與伴生礦物的顏色、密度等差異，選出塊狀的重晶石。該方法簡(jiǎn)單易行，無需設(shè)備，但生產(chǎn)率低，資源浪費(fèi)大。

　　重選是根據(jù)重晶石與伴生礦物的密度差別，把原礦進(jìn)行洗礦篩分、破碎、分級(jí)脫泥、跳汰、搖床分選，精選前須用水力旋流器除去泥料以提高選別效果。

　　磁選常用來除掉一些氧化鐵類磁性礦物如菱鐵礦，以作為要求含鐵很低的鋇基藥品的重晶石原料。

　　2、化學(xué)提純與增白

　　浮選提純?cè)霭?/p>

　　對(duì)于沉積型重晶石礦以及與熱液型重晶石礦，其嵌布粒度很小，采用物理除雜效果不佳，常采用浮選。

　　浮選藥劑可分為兩種：一種是以烷基磺酸鹽、脂肪酸基硫酸鹽為主的陰離子捕收劑；另一種是以高級(jí)胺鹽為主的陽離子捕收劑。在重晶石浮選過程，由于伴生礦的多樣性，采用單一的浮選藥劑往往達(dá)不到預(yù)想目標(biāo)，因此常采用組合藥劑，使藥劑之間相互促進(jìn)，達(dá)到更好的浮選效果。

　　煅燒提純?cè)霭?/p>

　　熱液型重晶石在高溫下由于吸熱會(huì)發(fā)生爆破，使分布在重晶石晶體或間隙的致色有機(jī)質(zhì)揮發(fā)。

　　浸出提純?cè)霭?/p>

　　純重晶石顯白色、有光澤，由于混入物的特性和數(shù)量不同，會(huì)呈現(xiàn)淺灰色、淡藍(lán)色、黃色、粉紅色、褐色、淡棕色等。

　　浸出提純利用重晶石與伴生礦物的表面化學(xué)性質(zhì)的不同，通過酸（或堿）浸出、氧化—還原除去礦石中的炭及鐵、錳、鎂、鎳等雜質(zhì)。酸（堿）浸出處理是利用硫酸、鹽酸等(堿)與重晶石伴生的金屬化合物（或SiO2）進(jìn)行反應(yīng)，生成可溶于稀酸（硅酸鹽）的化合物，再經(jīng)洗滌和過濾，與可溶物分離。

　　三、重晶石的加工工藝

　　高純度、高白度超細(xì)重晶石的突出特點(diǎn)是：優(yōu)越的光學(xué)性能、良好的分散性、較好的吸附性。重晶石粉碎后仍保持礦物的晶體結(jié)構(gòu)，即可代替鈦白粉用于油漆涂料、橡膠、塑料、造紙、陶瓷等行業(yè)。

　　1、干法工藝

　　重晶石莫氏硬度較低、密度大、脆性好，容易粉碎。目前重晶石的超細(xì)粉碎大多采用干法工藝，常用的設(shè)備有氣流磨、輥磨機(jī)(雷蒙磨，立磨)、振動(dòng)磨等。

　　2、濕法工藝

　　在濕式選礦提純后接著進(jìn)行超細(xì)粉碎加工，可以采用濕法超細(xì)粉碎工藝，設(shè)備可選用攪拌磨、振動(dòng)磨、球磨機(jī)等。粉料經(jīng)酸洗處理，可提高其白度及耐候性等性能；在剝片中加入活化劑，可在超細(xì)粉碎的同時(shí)進(jìn)行活化處理。

　　四、重晶石的表面改性

　　重晶石的表面改性主要是利用各類材料或助劑，采用物理化學(xué)方法對(duì)礦物表面經(jīng)行處理，進(jìn)而改善或完全改變礦物的表面物理化學(xué)性質(zhì)。重晶石礦粉表面改性是根據(jù)高分子材料應(yīng)用的需要，利用物理、化學(xué)等方法對(duì)重晶石礦粉的表面進(jìn)行處理，有目的地改變粉體原來表面的物理化學(xué)性質(zhì)，提高其與高分子材料分散性、親和性。

　　1、表面活性劑改性

　　根據(jù)表面活性劑活性基團(tuán)的帶電性可以分為陰離子表面活性劑、陽離子表面活性劑和非離子表面活性劑。重晶石礦粉表面電性由粉體表面的荷電離子，在不同pH值下，重晶石礦粉會(huì)帶不同電荷，當(dāng)pH小于等電點(diǎn)時(shí)，重晶石礦粉表面帶正電；當(dāng)pH大于其等電點(diǎn)時(shí)，表面帶負(fù)電。改性后的重晶石礦粉，其表面因連接親油基，增加了顆粒與顆粒之間的空間位阻，防止顆粒之間的相互接近，避免顆粒因碰撞聚沉，提高了在高分子材料中的分散性。

　　陰離子表面活性劑改性

　　在水中電離后起表面活性作用的部分是帶負(fù)電荷的表面活性劑稱為陰離子表面活性劑比如硬脂酸等。

　　重晶石通過改性可以作為一種新型的橡膠補(bǔ)強(qiáng)材料，具有優(yōu)異的補(bǔ)強(qiáng)效果及理想的加工特性。作為油漆填料，改性后的重晶石礦粉必須與有機(jī)質(zhì)油漆有良好的親和性，均勻分散在基體中；同時(shí)能增加油漆的光澤度、附著力等，并具有良好的抗酸、抗堿性能。

　　陽離子表面活性劑改性

　　當(dāng)重晶石粉體表面帶負(fù)電荷時(shí)，需采用陽離子表面改性劑，如甲基油酸氯化銨、雙十八烷基二甲基氯化銨、十二烷基三甲基溴化銨、十二烷基二甲基芐基氯化銨等。

　　研究結(jié)果表明，改性后的活性的重晶石表面自由能降低，由親水性轉(zhuǎn)變?yōu)槭杷裕⑶以谝欢ǔ潭壬咸岣吡思{米重晶石與液體石蠟油的相容性。

　　非離子表面活性劑改性

　　非離子表面活性劑中的親水基團(tuán)和親油基團(tuán)能分別與填料和高分子材料發(fā)生作用，加強(qiáng)二者聯(lián)系，從而提高體系的分散性和親和性。

　　非離子表面活性劑作為輔助劑，與陰離子表面活性劑或陽離子表面活性劑搭配使用，能達(dá)到更好的改性效果。

　　2、偶聯(lián)劑改性重晶石

　　硅烷偶聯(lián)劑改性

　　由硅烷偶聯(lián)劑進(jìn)行表面改性的重晶石超細(xì)粉體作為高分子材料的填料，與高分子材料有良好的相容性和親和力，均勻分布在基體中。改性后重晶石礦粉具有優(yōu)異的補(bǔ)強(qiáng)效果及理想的加工特性，可在橡膠中替代炭黑。

　　鈦酸酯改性

　　鈦酸酯偶聯(lián)劑對(duì)許多無機(jī)顆粒有良好的改性效果，按其化學(xué)結(jié)構(gòu)可分為單烷氧基型、螯合型和配位型。其改性的重晶石礦粉疏水性能提高，吸油量下降了15%。

　　將改性后的重晶石礦粉添加到粉末涂料時(shí)，粉末涂料外觀平滑，光澤度高，可以提高粉末涂料的流平性、光澤度、機(jī)械性能等。

　　金屬氧化物及其鹽改性

　　重晶石表面電勢(shì)的高低不僅與表面吸附的H+、OH?有關(guān)，存在特性吸附時(shí)，還與吸附的金屬離子有關(guān)。存在特性吸附金屬陽離子時(shí)，正的表面電荷增加；存在特性吸附陰離子時(shí)，表面電荷變得更負(fù)。

　　這種方法制備的活性重晶石應(yīng)用于卷涂層材料中，可改善涂層T彎并提高涂層耐腐蝕性。

　　重晶石礦粉表面可通過化學(xué)共沉淀等方法，并經(jīng)過相應(yīng)的物理化學(xué)處理，將廉價(jià)的重晶石礦粉制成復(fù)合導(dǎo)電粉末，不僅可以降低導(dǎo)電粉末的制備成本，還可以拓寬重晶石的應(yīng)用范圍，提高其經(jīng)濟(jì)效益。

　　五、重晶石的用途

　　重晶石是一種很重要的非金屬礦物原料，具有廣泛的工業(yè)用途。

　　1、鉆井泥漿加重劑

　　在一些油、氣井鉆探時(shí)，在地下壓力較高的情況下，需要增加泥漿比重，往泥漿中加入重晶石粉是增加泥漿比重的有效措施。

　　2、鋅鋇白顏料

　　鋅鋇白是一種常用的優(yōu)質(zhì)白色顏料，可作為油漆、繪畫顏料的原料制取鋅鋇白的重晶石要求BaSO4含量大于95%，同時(shí)應(yīng)不含有可見的有色雜物。

　　3、各種鋇化合物

　　以重晶石為原料可以制造氧化鋇、碳酸鋇、氯化鋇、硝酸鋇、沉淀硫酸鋇、氫氧化鋇等化工原料。

　　4、填料工業(yè)

　　在油漆工業(yè)中，重晶石粉填料可以增加漆膜厚度、強(qiáng)度及耐久性。鋅鋇白顏料也用于制造白色油漆，在室內(nèi)使用比鉛白、鎂白具有更多的優(yōu)點(diǎn)。油漆工業(yè)用重晶石要求有足夠的細(xì)度和較高的白度。

　　造紙工業(yè)、橡膠和塑料工業(yè)也用重晶石作填料，這種填料能提高橡膠和塑料的硬度、耐磨性及耐老化性。橡膠、造紙用重晶石填料一般要求BaSO4大于98%，CaO小于0.36%，不許含有氧化鎂、鉛等成分。

　　5、水泥工業(yè)用礦化劑

　　在水泥生產(chǎn)中采用重晶石、螢石復(fù)合礦化劑摻入，可改善熟料質(zhì)量，提高水泥早期強(qiáng)度大約20～25%，后期強(qiáng)度約10%，降低熟料燒成溫度。在以煤矸石為原料的水泥生料中加入適量的重晶石，可使熟料飽和比低的水泥強(qiáng)度，特別是早期強(qiáng)度得到大幅度的提高，為煤矸石的綜合利用，為生產(chǎn)低鈣、節(jié)能、早強(qiáng)和高強(qiáng)水泥提供了一條有益途徑。

　　6、防射線水泥、砂漿及混凝土

　　利用重晶石具有吸收X射線的性能，用重晶石制做鋇水泥、重晶石砂漿和重晶石混凝土，用以代替金屬鉛板屏蔽核反應(yīng)堆和建造科研、醫(yī)院防X射線的建筑物。

　　7、道路建設(shè)

　　橡膠和含約10%重晶石的柏油混合物已成功地用于停車場(chǎng)，是一種耐久的鋪路材料。目前，重型道路建設(shè)設(shè)備的輪胎已部分地填充有重晶石，以增加重量，利于填方地區(qū)的夯實(shí)。

　　8、其它

　　重晶石和油料調(diào)和后涂于布基上制造油布；重晶石粉用來精制煤油；在醫(yī)藥工業(yè)中做消化道造影劑；還可制農(nóng)藥、制革、制焰火等。此外，重晶石還用作提取金屬鋇，用作電視和其它真空管的吸氣劑、粘結(jié)劑等。

　　桂林鴻程提供干法生產(chǎn)重晶石磨粉機(jī)設(shè)備-HLMX超細(xì)立式磨粉機(jī) 出粉細(xì)度達(dá)2000目

　　[進(jìn)料水分]：≤5%

　　[產(chǎn)量]：3-40t/h

　　[成品粒度]：0-45μm  配二次分級(jí)可達(dá)到5μm

　　[應(yīng)用范圍]：該磨粉機(jī)在建材、涂料、造紙、橡膠、電力、冶金、水泥、化工、醫(yī)藥、食品等領(lǐng)域具有廣泛的應(yīng)用。

　　[適用物料]：廣泛適用于水泥生料、熟料、電廠脫硫石灰石粉、礦渣微粉、錳礦、石膏、煤、重晶石、方解石、鋁礬土等莫氏硬度在7級(jí)以下、濕度在6%以內(nèi)的各種非金屬礦物料，研磨效果佳。

　　[性能優(yōu)勢(shì)]：打破超細(xì)粉加工難以規(guī)模化生產(chǎn)的瓶頸，可替代進(jìn)口超細(xì)立磨，具有研磨選粉效率高、維護(hù)方便、運(yùn)營(yíng)成本低、綜合投資成本低、產(chǎn)品質(zhì)量穩(wěn)定、高效環(huán)保、自動(dòng)化程度高等顯著優(yōu)勢(shì)。

　　桂林鴻程是專業(yè)生產(chǎn)重晶石等各種非金屬礦磨粉機(jī)，雷蒙磨粉機(jī)、立式磨粉機(jī)、超細(xì)磨粉機(jī)、礦渣立磨、礦粉立磨、超細(xì)立式磨粉機(jī)等磨粉設(shè)備的先進(jìn)企業(yè)，擁有一支技術(shù)精湛、售后服務(wù)完善的精英團(tuán)隊(duì)，可以為非金屬礦制粉客戶提供更專業(yè)、更具價(jià)值、更貼心的整套制粉加工解決方案，熱誠(chéng)歡迎廣大制粉客戶撥打熱線電話0773-3661663，桂林鴻程竭誠(chéng)為您創(chuàng)造更多價(jià)值！
